首頁 >產品展示 > 燃油氣鍋爐 > YY(Q)W臥式燃油/燃氣導熱油爐

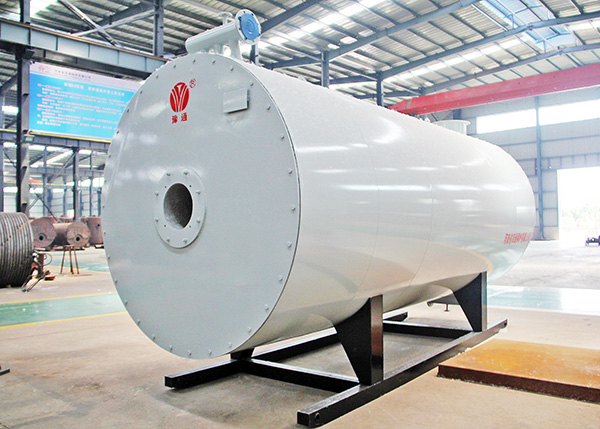

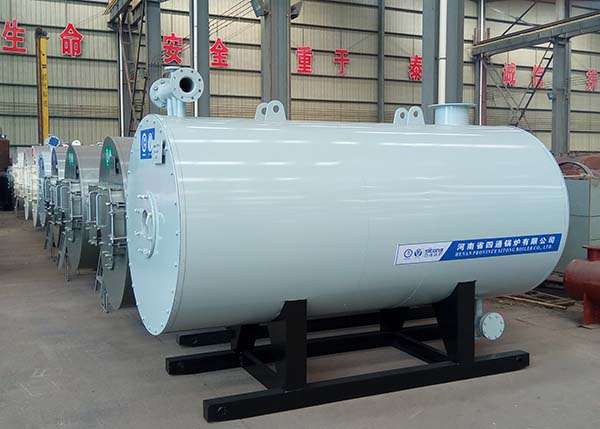

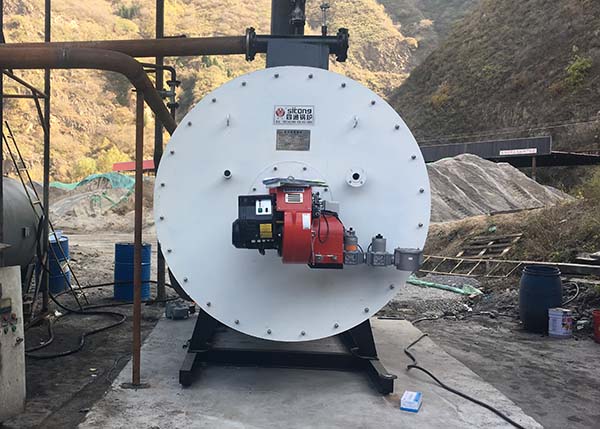

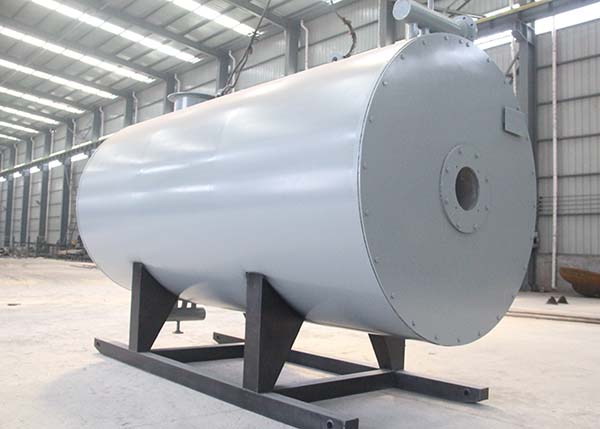

YY(Q)W臥式燃油/燃氣導熱油爐
YY(Q)W臥式燃油/燃氣導熱油爐
YY(Q)W臥式燃油/燃氣導熱油爐
YY(Q)W臥式燃油/燃氣導熱油爐
YY(Q)W臥式燃油/燃氣導熱油爐
YY(Q)W臥式燃油/燃氣導熱油爐
YY(Q)W臥式燃油/燃氣導熱油爐
YY(Q)W臥式燃油/燃氣導熱油爐

YY(Q)W臥式燃油/燃氣導熱油爐

產品簡介:四通鍋爐的YY(Q)W臥式燃油/氣導熱油爐以燃油、氣為燃料,以導熱油為載體通過循環泵強制熱載體通過循環油泵強制熱載體液相循環,將熱量輸送給用熱設備的高效節能供熱設備。四通鍋爐的導熱油爐型號系列全,選擇多樣,熱效率高,使用壽命長。

額定功率
0.35-21MW
熱效率
≥95%
應用范圍
化學、塑料、橡膠、脫臭、脂肪酸蒸餾、加熱、加氫反應、酯化、熱壓、工業蒸餾等
適用燃料
天然氣,液化天然氣,液化石油氣,重油,甲醇,沼氣,輕質柴油
點擊詢價 15893666088

產品介紹>>

        YY(Q)W臥式燃油/氣導熱油爐是一種新型供熱設備,以燃油、氣為熱源。鍋爐以導熱油為載體通過循環泵強制熱載體通過循環油泵強制熱載體液相循環,將熱量輸送給用熱設備后在返回?zé)釥t從新加熱。鍋爐受熱面結構緊湊,受熱面由內、中、外(或內、外)密排的圓盤管構成,內盤管為輻射受熱面,中、外盤管與內盤管的外表面構成對流受熱面。

         YY(Q)W臥式燃油/氣導熱油爐燃料在內盤管組成的燃燒室內燃燒放熱,經輻射受熱面吸收大部分熱量后,高溫?zé)煔膺M入對流受熱面并進行換熱。高溫?zé)煔獬鲥仩t后在空氣預熱器中加熱鍋爐燃燒所需的空氣,經除塵器由引風機將煙氣送至煙囪排入大氣。擁有新型專利證書,實用新型名稱:一種臥式燃油有機熱載體爐;專利號:ZL 2014 2 0508472.3


         YY(Q)W臥式燃油/氣導熱油爐廣泛適用于化工、油脂、石化、紡織、印染、塑料、橡膠、纖維、碳素、建筑、水泥、瀝青、金屬、涂裝、木材加工、造紙印刷、原子能工業等。

性能優勢>>

精準控溫

導熱油爐溫度高、壓力低

多功能安全防爆裝置

爐體尾部設有防爆裝置,燃料發生爆燃瞬間產生的高能量,能自動復位。同時具有關火視鏡和檢修通道,維護方便

精密盤管設計

爐體內、外螺旋盤管采用多頭、小管徑鋼管制成、盤管的熱膨脹性能好、應力低、安全可靠

三回程設計

煙氣三回程介質流經內外盤管對流受熱面,采用較高的合理的煙氣流速保證爐體的充分換熱,鍋爐具有較高的熱效率

出力充足

鍋爐受熱面布置合理,面積大、傳熱效果好;供熱高達300℃以上,一般工作壓力在1MPa一下,安全可靠

結構緊湊

鍋爐結構緊湊,大大節約了鍋爐房的占地面積

實力展示>>

運行系統>>

技術參數>>

 型號 YY(Q)W-120Y、Q YY(Q)W-240YQ YY(Q)W-350Y、Q YY(Q)W-500YQ YY(Q)W-700Y、Q YY(Q)W-1000Y、Q YY(Q)W-1200YQ YY(Q)W-1400Y、Q
額定熱功率(KW) 120 240 350 500 700 1000 1200 1400
熱效率(%) 90 90 90 91 92 91 91 91
設計壓力(Mpa) 1.3 1.3 1.3 1.3 1.1 1.1 1.1 1.1
工作壓力(Mpa) 1.0 1.0 1.0 1.0 0.8 0.8 0.8 0.8
高工作溫度(C) 300 300 300 320 320 320 320 320
爐內容油量(m3) 0.1 0.15 0.25 0.3 0.5 0.8 1 1.1
循環油量(m3/h) 9.6 19.3 28.1 31.5 56.2 75.6 75.6 88.2
配管連接口徑(DN) 65 65 80 80 100 125 125 125
參考重量 1.6 2.3 2.8 3.2 4.1 5.6 7.3 8.3

鍋爐尺寸

長、寬、高

(mm)

1600

1020

1520

1930

1230

1868

2110

1390

2055

2208

1390

2055

3240

1470

2260

3300

1670

2587

4145

1900

2786

4607

2000

3045



型號 YY(Q)W-1800YQ YY(Q)W-2100Y、Q YY(Q)W-2400Y、Q YY(Q)W-3000YQ YY(Q)W-4100Y、Q YY(Q)W-4700Y、Q YY(Q)W-5800Y、Q
額定熱功率(KW) 1800 2100 2400 3000 4100 4700 5800
熱效率(%) 92 92 92 92 90 90 90
設計壓力(Mpa) 1.1 1.1 1.1 1.1 1.1 1.1 1.1
工作壓力(Mpa) 0.8 0.8 0.8 0.8 0.8 0.8 0.8
高工作溫度(C) 320 320 320 320 320 320 320
爐內容油量(m3) 1.18 1.7 1.85 3.94 3.2 4.2 4.5
循環油量(m3/h) 96.7 112.8 151.2 189 200 246.8 300
配管連接口徑(DN) 150 150 150 150 200 200 250
參考重量 8.74 9.69 11 17.8 25.5 31 37.5

鍋爐尺寸

長、寬、高

(mm)

4607

200

3045

5017

2050

3080

5083

2200

3180

5983

2420

3404

6300

2800

3300

7285

2570

3760

7000

3100

3600



備注:
1. 上述所有值,是以天然氣(LNG)低位發熱值8,400kcal/Nm³、城市煤氣(CG)低位發熱值4,000kcal/Nm³、焦?fàn)t煤氣低位發熱值4,200kcal/Nm³、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。
2. 根據用戶需求,我公司可以提供其他特殊型號的鍋爐。
